- 產品名稱：鎧裝式熱電偶
- 產品型號：WRP系列
- 產品銘牌：上海物位
- 生產廠商：上海物位儀器儀表有限公司
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海物位儀器儀表廠 > 產品目錄 > 產品展示 > WRP系列鎧裝式熱電偶 >
-

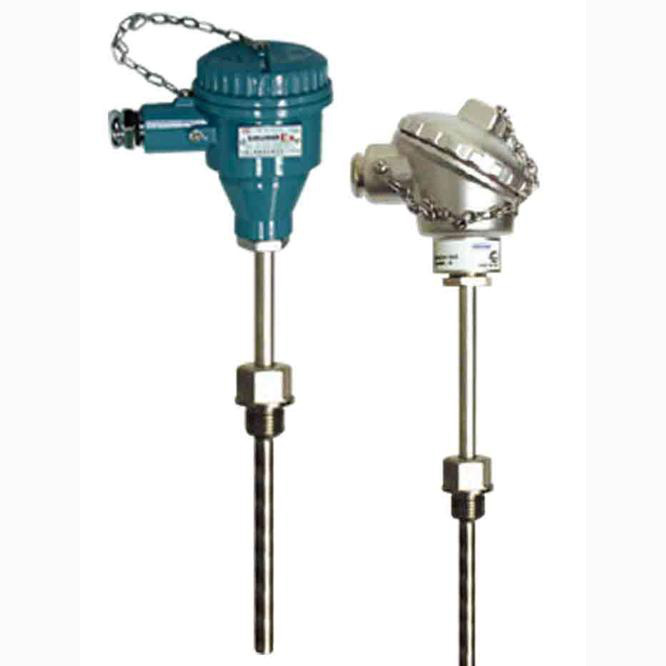

WRP系列鎧裝式熱電偶
WRP系列工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子計算機配套使用。它可以直接測量各種生產過程中從0~1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。其特點是：裝配簡單、更換方便；壓簧式感溫元件，抗震性能好；測量范圍大、準確度高；機械強度高、耐壓性能好。熱電阻作為溫度測量傳感器，通常作為顯示儀表、記錄儀和電子調節器等配套使用，通常熱電阻的分度號為Pt100鉑熱電阻、Cu50銅熱電阻兩大類。其特點很多，零件分解性好，維修方便，更換易損件成本低可以遠傳電信號，靈敏度高，穩定性強，互換性以及準確性都比較好。熱電阻作為溫度測量傳感器已經廣泛應用于石油、化工等生產現場伴有各種易燃、易爆氣體、蒸汽的場合。
WRP系列鎧裝式熱電偶
WRP系列工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子計算機配套使用。它可以直接測量各種生產過程中從0~1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。其特點是：裝配簡單、更換方便；壓簧式感溫元件，抗震性能好；測量范圍大、準確度高；機械強度高、耐壓性能好。熱電阻作為溫度測量傳感器，通常作為顯示儀表、記錄儀和電子調節器等配套使用，通常熱電阻的分度號為Pt100鉑熱電阻、Cu50銅熱電阻兩大類。其特點很多，零件分解性好，維修方便，更換易損件成本低可以遠傳電信號，靈敏度高，穩定性強，互換性以及準確性都比較好。熱電阻作為溫度測量傳感器已經廣泛應用于石油、化工等生產現場伴有各種易燃、易爆氣體、蒸汽的場合。
二、工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫度差有關，和熱電極的長度、直徑無關。裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
三、技術指標
1.分度號：熱電阻Pt100、Cu50；熱電偶S、R、B、N、K、E、J、T
2.測量范圍：熱電阻Pt100：-200～500℃；Cu50：-50～150℃；熱電偶溫度范圍0-2400℃。
3.工作壓力：固定法蘭或螺紋式：-0.1～2.5MPa；活動法蘭或螺紋式：常壓；
4.電氣接口：M20×1.5；
5.防爆標志：隔爆型：ExdIICT1～T6；
本安型：ExiaIICT1～T6；
6.防護等級：IP65；
7.插入深度：100～5000mm；
8.保護管直徑：φ12、φ16，非統設規格按用戶要求；
9.保護管材質：不銹鋼等；過程連接：螺紋連接：M16×1.5、M27×2；
