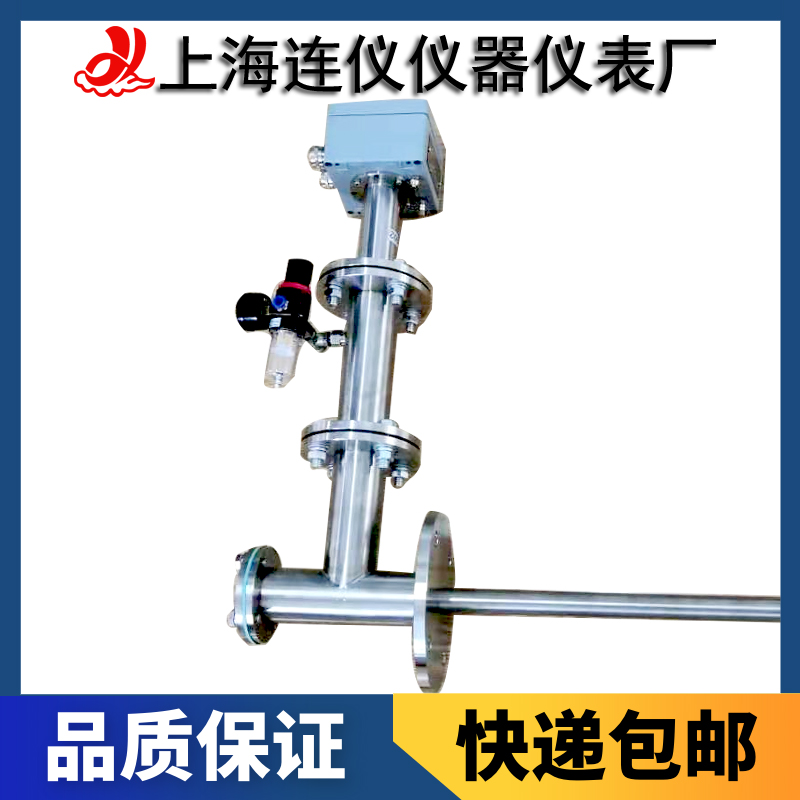

- 產品名稱：高溫導流式氧化鋯分析儀探頭
- 產品型號：ZOG
- 產品銘牌：LY
- 生產廠商：上海連儀儀器儀表廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海連儀儀器儀表廠 > 產品目錄 > 產品展示 > 氧化鋯氧量分析儀 >
-
氧量分析儀的核心部件是氧化鋯材料，它是一種耐酸、耐堿、耐高溫的陶瓷材料，在高溫下它還是一種氧離子導體，在氧化鋯元件的兩側涂以多孔白金電極，當兩側通以不同的含氧量時，就形成了氧濃差電動勢，這種氧濃差電動勢用倫斯特（Nernst）公式表示為：
EZ＝ 1n
nF P0
式中： EZ — 氧濃差電動勢，單位 mV；
R — 理想氣體常數， 8.314 焦耳/度·克分子；
T — ******工作溫度 K， 273.16＋ T℃；
n — 參加反應的電子數，為 4；
F — 法拉第常數， 96500 庫侖；
PA — 參比氣體（空氣）濃度取 20.6％；
PO — 被測氣體（煙氣）濃度，單位％。
在參比氣體確定情況下，氧化鋯檢測器輸出的氧濃差電動勢 EZ***與檢測器工作溫度和被測氣體濃度成函數對應關系。
概述
ZOG系列高溫導流式氧化鋯分析儀是一種實用可靠的在線氧量自動分析儀表，由氧量檢測器（傳感器）和顯示儀表（變送器）構成測量及顯示系統，其檢測器采用耐高溫、耐腐蝕材料制成，可直接插入煙道內進行氧量的測量，顯示儀采用單片機控制，能與各種電動單元組合儀表、常規顯示記錄儀及 DCS 集散控制系統配合使用。
ZOG系列高溫導流式氧化鋯分析儀用于鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含氧量進行快速、正確的在線檢測分析，以實現低氧燃燒控制，達到節能及減少環境污染之目的。
特點
·傳感器采用耐高溫、耐腐蝕材料，可靠性好；
·特殊的結構設計，不必外加氣泵，參比氣能自行對流；
·傳感器設有標準氣接口，可在現場運行時進行標定校驗，維護方便；
·采用單片機控制及數據處理，響應速度快，測量準確，性能穩定。
技術參數
·測量范圍： 0～20.6％O2；
·精度：≤± 2％FS；
·被測煙氣溫度：≤600℃（低溫型）； 600～800℃（直插型）； 800-1200℃（高溫型）；
·被測煙氣空氣過乘系數范圍： 0.1～99；
·響應時間：≤3 秒（90％響應）；
·電流輸出： 0～10mADC 或 4～20mADC；
·電源： 220V± 10％ 50Hz± 5％；
·工作條件：環境溫度： 0～50℃；
相對濕度： <85％；
·氧化鋯檢測器加熱爐升溫時間：約 20 分鐘；
·外型及開孔尺寸
| 型式 | 外型尺寸 mm | 開孔尺寸 mm（高×寬） |
| 橫式（H） | 160× 80× 260 | 152＋1× 76＋1 |
| 豎式（Z） | 80× 160× 260 | 76＋1× 152＋1 |
| 方型（Q） | 160× 160× 260 | 152＋1× 152＋1 |
| 壁掛型（G） | 220× 170× 75（高×寬×厚） |
