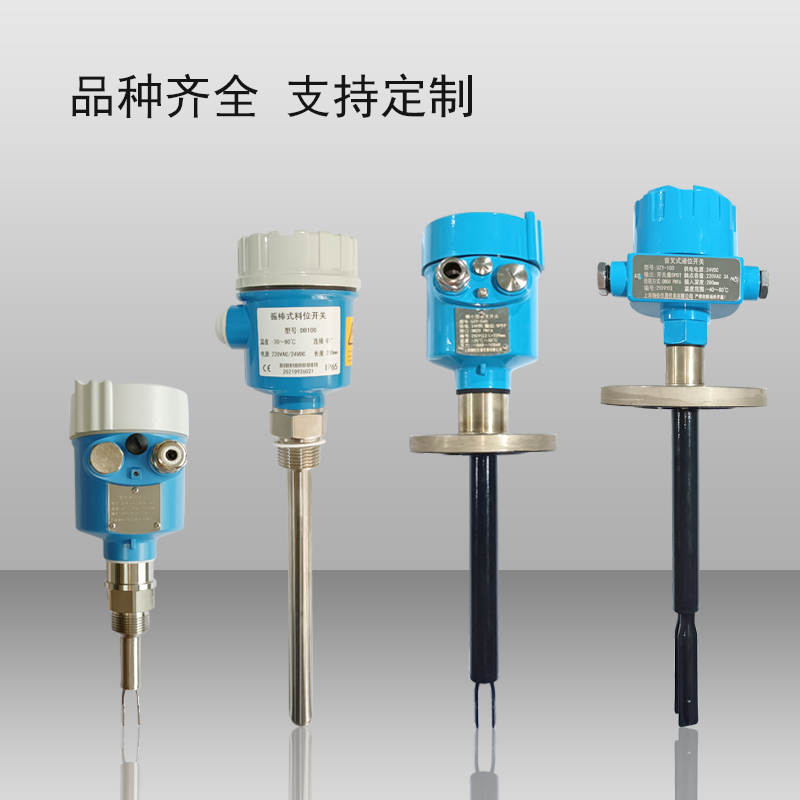

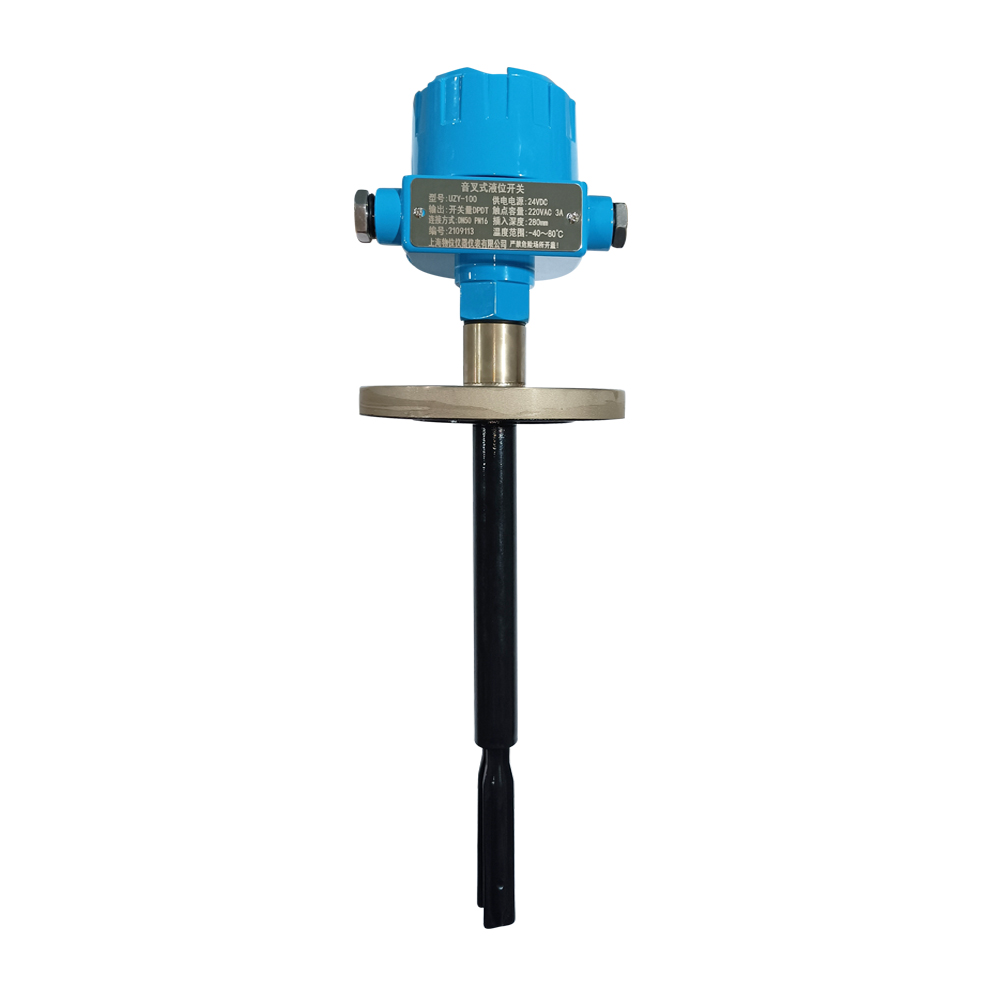

UZY型音叉式物位開關概述

       音叉式物位開關是一種新型的物位開關。音叉由晶體激勵產生振動,當音叉被物料浸沒時振動頻率發生變化,這個頻率變化由電子線路檢測出來并輸出一個開關量。

       工作原理根據物料對振動中的音叉有無阻力，探知料位是否到達或超過某高度，并發出通斷信號，這種原理不需要大幅度的機械運動，驅動功率小，不必校準，可迅速低成本啟動。結構簡單，無機械運動部件，無維修、無磨損，運行壽命長，靈敏而可靠。

       傳感器的音叉以固有的頻率振動，當音叉觸及液體或其他物料時，其固有的振動頻率降低，能量消耗在物料顆粒間的摩擦上，迫使振幅急劇衰減而停振，頻率的變化影響液位開關，產生通斷信號。

       音叉式物位開關又被稱作“電氣浮子”凡使用浮球液位開關和由于結構、湍流、攪動、氣泡、振動等原因?qū)е虏荒苁褂酶∏蛞何婚_關的場合均可使用“音叉式物位開關”。由于音叉物位開關無活動部件,因此無須維護和調整,是浮球液位開關的升級換代產品。音叉式物位開關廣泛應用于石化、輕工、食品、水處理等行業，對物位進行上/下限位報警及操控。

二、產品特點

1、適應性強：被測液位不同的電參數、密度對測量均不產生影響。結構、攪動、湍流、氣泡、振動、中等粘度、高溫、高的強度壓力等惡劣條件對檢測也無影響；

2、免于維修：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需維護；

3、不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度影響，所以無論測量何種液位/物位都不需現場調校。

三、技術參數

1、 電源供電：24VDC

2、 功耗：0.25W

3、 輸出：24VDC/4A

4、 介質溫度范圍：-30℃～80℃

5、 環境溫度：-30℃～60℃

6、 環境濕度：≤95%RH

7、 被測介質：液體、粉末或顆粒狀固體

8、 被測介質密度：固體≥0.1g/cm3；液體≥0.7g/cm3

9、 被測固體顆粒尺寸：≤10mm

10、液體粘度：＜1000mm2/S

11、被測介質安息角：≥200

12、壓力范圍：≤1MPa

13、殼體和叉體材料：1Cr18Ni9Ti

14、外殼防護等級：IP65

15、連接方式：G1 3／4螺紋；法蘭（用戶選定）

四、注意事項

1、******粘度的液體及較大顆粒狀物料不適用于改開關；

2、安裝施工時注意叉體不要受到強烈沖擊，一面損壞壓電晶體；

3、測量粉塵及粘度較高的液體時，叉體的兩個平行叉板應取與地面垂直的方式 （此時叉體方向標 記應沖 上或者沖下），以保證物料能容易地從叉板之間流出；

4、傳感器的電源線及信號線應避免與其它大功率設備的電源線平行鋪設、絞在一起、同走一個穿線管；

5、輸出驅動感性負載時（如交流接觸器等）應該在負載兩端并接“浪涌仰抑器”；

6、現場有大功率設備、變頻設備時應盡量選用DC24V的供電方式。

五、端子接線圖

六、存儲槽安裝注意事項

1、安裝時應可能遠離桶槽的進料口以避免物料沖擊和誤報警的發生，如無法避免時，須在進料口與料位之間加裝隔板保護；

2、接線盒入線口須***朝下，電源線入線口的固定螺母須***鎖緊；

3、工作人員于桶槽內工作時，嚴禁利用探頭攀爬或懸掛任何繩索及物品。

七、安裝方式

1、正確安裝方式：

A.頂部安裝，探頭垂直向下，可安裝在頂部（遠離進料口）的任何位置；

B.橫向安裝，探頭向下傾斜15-20度，以減少物料的沖擊及掛料現象的發生；

C.橫向安裝，探頭向下傾斜15-20度，料位開關上方有擋板（長度約為10″(250mm),寬度約為8″(200mm)），可防止物料在料位開關周圍的不當堆積，并可降低物料對于料位開關的沖擊；

D.安裝于卸料斗內，料位開關螺牙底端與桶壁之間的距離不超過2.4″(60mm)，可避免因物料的不當堆積而發生誤報警的情況。

2、不正確的安裝：

A.水平安裝在填充壁或進料口下方；

B.安裝角度不正確（探頭的表面因承受進料和卸料的高負荷壓力而容易出現故障）；

C.料位開關螺牙底端與桶壁之間的距離超過2.4″(60mm)，料位開關將無法正常工作。

八、安裝示意圖

九、開箱及檢查

1、 包裝應完好無損

2、開箱時若發現本產品有損壞或部件脫落松動，請及時通知本公司

3、 裝箱內容：1）產品一臺 2）說明書一份 3）產品合格證一份
